iWALK最近推出了一款自带充电线缆的移动电源终结者2（T10S），容量10000mAh。除具备不菲的颜值之外，产品最大的特色就是那两条隐藏式设计的充电线缆了。正因为自带线缆，所以极大限度的减少了用户在收纳充电线时的麻烦。在此之前，充电头网已经对这款移动电源进行了详细的评测。产品是否仅空有其表呢？今天小编就为大家带来详细的内部拆解，一起来看看吧。
一、iWALK终结者2开箱
包装采用了抽屉式设计，并且还加上了挂环设计。正面印有产品实图，从实图可以看出，移动电源本体连着两条充电线，分别是Lightning线和USB-C线。盒子靠顶部位置印有红底白字的“iWALK”的品牌标识，靠底部印有10000mAh的容量标识和TRIO 2。
外壳背面部分有很多参数信息，可以让iPhone 8的续航能力提升3.6倍、iPhone X提升2.4倍、三星S9提升2.1倍。目前产品已经通过了KC、CE、FCC、RoHS等多种认证。
移动电源附赠一条USB-C充电线。
移动电源正面非常的简洁，类肤材质，菱格浮雕的纹路，用手摸起来非常的有质感，靠下部分有一块多功能LCD的显示屏。可以实时查看到输出或输入的电压电流以及剩余电量情况，数据直观、非常方便。
左边是USB-C口线，右边的是Lightning口线。
自带的USB-C口线和Lightning口线收纳之后与移动电源成为一个整体。在顶部则配有一个USB-A输出口。

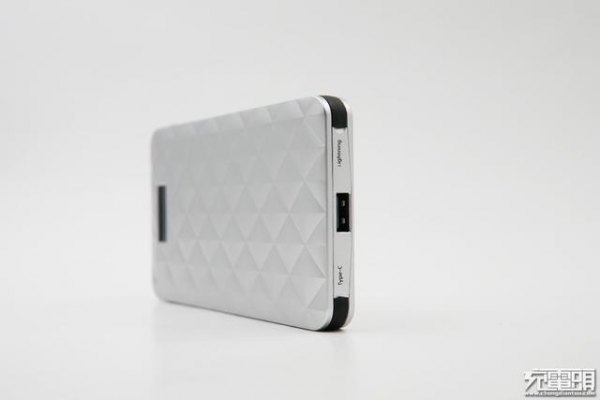

移动电源的底部，则分别有Lightning输入口（左边）、电源激活键（中间）、USB-C输入口（右边）。
背面同样经过了类肤材质处理。背部最明显的是在下方部分贴了一块产品的信息标贴，而标贴的上方则印有“iWALK”，除此之外，还分别在靠顶部印有“Quick Charging Port”和靠底部印有“DC-IN-QC 3.0”、“ON/OFF”、“DC-IN 5.0V”，这种字符都对应了不同的接口充/放电特性及按键功能。
信息标贴的详细内容：
10000mAh（38WH）
产品型号：T10S，产品名称终结者2
DC输入：Lightning：5V/1.0-2.4A;Typec-C；5V/1.0A-2.4A，9V/1.0-1.5A
DC输出：USB-A：5V/1.0A-2.4A，9V/1.0-1.5A；Lightning/Type-C：5V/2.1A
制造商：厦门广开电子有限公司。
两侧的输出线缆可以同时给两台设备充电。
使用自带的USB-C线缆给索尼XZ Premium充电，ChargerLAB POWER-Z KM001C测得充电电压约4.94V，电流约1.42A，功率约7W。
二、iWALK终结者2拆解
移动电源的两半外壳采用的是卡扣装配方式，直接使用撬棒即可将其打开。
拆开外壳之后可以看到带屏幕的一侧有一颗比较大的PCB板，并焊接了多条线缆。
另外一侧是USB-A口的输出母座，焊在一小块PCB板上，并使用两颗螺钉固定在外壳上。
三条均为输出线缆。

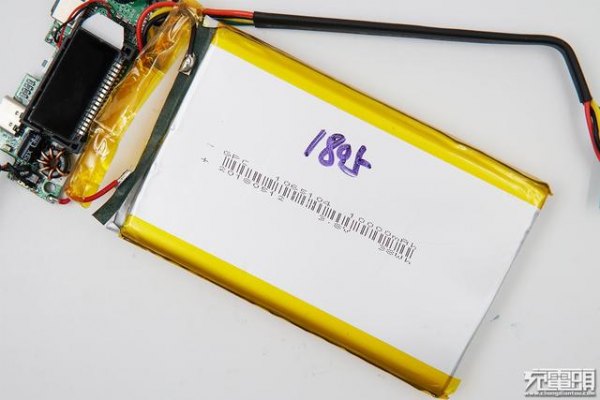

这款移动电源使用的是单片10000mAh的锂离子聚合物电池包，标准电压是3.8V。电池两侧均采用了胶带保护，与PCB板接触的部分也试用了胶带进行绝缘。
带线的USB-A输出接口特写，由于USB-A口输出具备快充功能，所以使用了四根线。
主控PCB板正面，有一快很大的LCD屏幕，这在移动电源上是比较少见的，一般产品为了节省成本都是使用的数码管。除此之外，正面还用了一颗磁环电感和一颗电容。
PCB板背面部分，排布着多颗芯片，详细资料后面会介绍到。
为了方便拍照，小编直接去掉了电池包。可以看到，两条自带的充电线缆都只使用了两根线芯，由于均不具备快充功能，所以PCB板上的D+、D-处于悬空状态。
Lightning、USB-C输入接口特写。
USB-C接口旁边有一颗英集芯IP5318双向快充移动电源SOC芯片。
英集芯IP5318是一款集成 Type-C协议、Quick Charge 3.0输出快充协议（兼容 DCP 识别功能，兼容 BC1.2、苹果和三星手机）、同步升压转换器、锂电池充电管理、 电池电量指示等多功能的电源管理 SOC，为移动电源提供完整的电源解决方案。高集成度与丰富功能，只需一个电感实现降压与升压功能，使其在应用时仅需极少的 *** 器件，并有效减小整体方案的尺寸，降低 BOM成本。同步开关升压系统可支持Quick Charge3.0 快充，提供最大18W 输出能力，转换效率高至 96%。
LCD显示屏焊接了将近二十根针脚。
拆下LCD屏幕下的背光板。

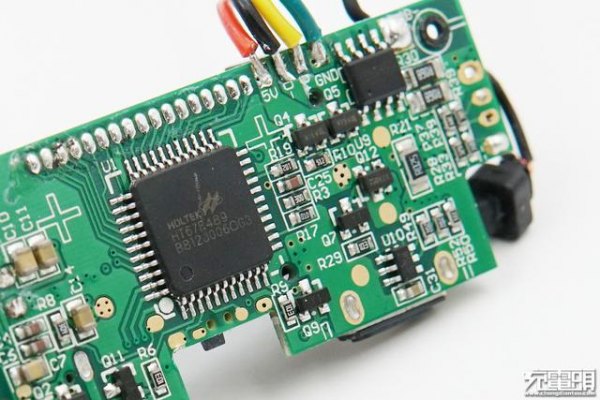

LCD屏幕反面是一颗显示屏驱动器，来自HOLTEK合泰的HT67F489。
HOLTEK新推出的HT67F489系列是一颗具有A/D及LCD功能的标准型Flash MCU，包含有4K/8K Word Flash程序内存、256Byte数据存储器、64Byte Data EEPROM及8 Level Stack等核心规格；同时内建省电型LCD驱动，可支持多达160点LCD Panel及UART接口做为通讯使用。
来自赛芯微XB8889G的锂电保护，其支持4.4V高平台电池的保护功能。
拆解完毕，来一张全家福。
充电头网拆解总结
外观方面就不多说了，产品内部使用的是一整块锂离子聚合物电芯，相比圆柱电芯来说，这样更容易让产品变得轻薄。采用赛芯微的XB8889G实现锂电保护功能；协议方面，则选用英集芯的IP5318识别芯片，实现产品的输入输出双向快充功能；而在显示部分，选用一块成本较高的LCD屏幕并使用HOTEK的HT67F489作为驱动，用料都非常扎实。所以整体来说，iWALK 终结者2不仅具有高颜值，更是一款用料十足的产品。
