一：雾化器故障原因分析

前言：数码时代，高科技电子产品让人眼花缭乱。古老的超声波加湿器也与时俱进，迈入了数码行列。但是，生产商让其蒙上一层面纱，没有电路图，芯片也被“打磨”，真是折磨广大电子爱好者。下面解析一款使用单片机的USB雾化器，绘出电路图，供坛友们维修借鉴。
一、外观

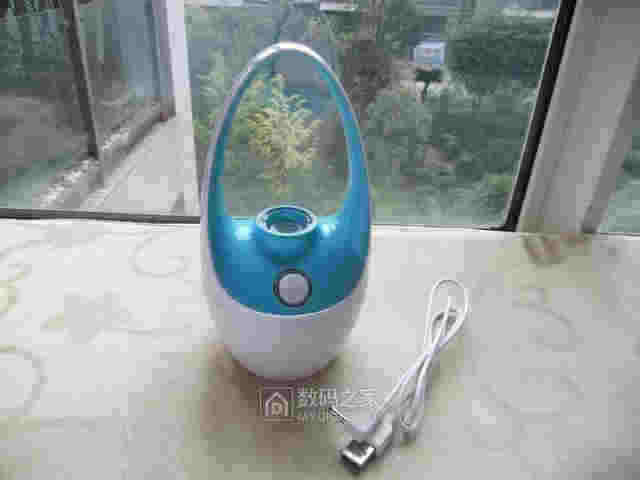

朋友送的，USB花篮雾化器，比较美观：

侧面是电源插孔：

这是出雾口：

看这商标，是通路货：

二、拆解
分开，上部是工作头主体，下部是储水槽：

这是吸水的吸管：

吸水管可以取下，便于更换吸水芯：

取下的吸水管：

抽出吸水芯，大小与一支香烟差不多：

吸水芯是多孔纤维，吸水性很强：

取下吸水管后的工作头：

内部金属片中央有透水微孔，与吸水管中的吸水芯接触，保证供水：

用小改刀拨开4个固定螺钉孔防水胶塞：

取下4颗固定螺丝：

固定螺丝采用不锈钢：

要分开上盖，必须先用小改刀拨开按钮帽：

分开上盖，内部十分简单：
三、元件识别
电路板只占1/4弧面，中心是雾化片：

电路板正面：

电路板背面，上面刷有一层防潮漆：

5V电源插座、16MHz晶振：

按钮开关、工作指示LED（白光）：

D1是快恢复二极管（SS14），串联在电源（+）回路中，防止反接：

U1是8脚主控芯片，没有标识，鼓包是防潮漆不均匀，不影响功能：

根据电路分析，这个8脚IC是一颗8位精简指令单片机，按照通常的结构，分析如下：

Q1（Y1）是NPN三极管，对工作电流、频率检测反馈作用，便于单片机进行控制：

U5是N沟道场管，型号CMP80N03（80A/30V），功率有太大的余量：

这是变压器、耦合电感、雾化片接线柱：

这是雾化片接触导水纤维柱端面，有激光刻字，看工艺，质量不差：

在雾化片的中心，有导水微孔：

这是雾化片出雾端面，可以看出超声波压电片夹在中间层（安装时，注意这一面要向外界，不然不会出雾）：

这一面与金属过滤器结构相似，是一层微孔金属，水雾从中喷出：

“全家福”图片：

四、电路原理
根据PCB，绘出该雾化器电路图：

雾化器电路工作原理：5VDC从USB接口取得。按下自锁按钮MS，给电路板供电。单片机U1工作，接通D2（白光LED）亮，表示正在工作；单片机内部的RC振荡器高频信号从5脚接到场管U5的控制脚G，驱动变压器工作，变压器次级的输出经耦合电感L1、接线柱J1，驱动超声波雾化片，将水雾化喷出；三极管Q1检测流过场管U5的电流及频率；当缺水时，电流增大，Q1饱和导通，单片机7脚为低电平，停止内部RC振荡器输出，场管及变压器停止工作，保护雾化片不损坏。当工作频率发生漂移时，单片机1脚监测到后，内部程序自动调整、追踪，保持工作频率稳定。

将雾化器装还原，倒入纯净水：

出雾量很小，适合个人在办公桌前使用：

结束语：该USB雾化器采用单片机，电路结构大大简化，可靠性高、故障率低。塑料外壳材质好，工艺比较美观，作为送朋友的时尚小礼品是不错的选择。
谢谢观看！
